欧变分类

布置分类：“目”字型、“品”字型

高压分类：环网型、终端型

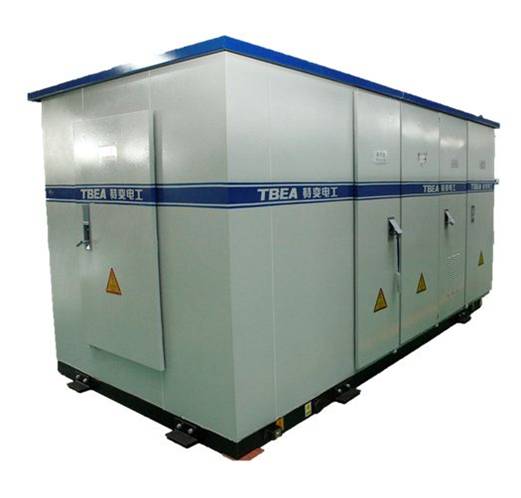

产品特点

变压器、负荷开关及高压熔断器安装在变压器的箱体内，利用变压器的绝缘介质作为整个产品的绝缘介质和散热介质

广泛用于民用，风电，光伏等现场。具有体积小、重量轻、安装方便和投资少等优点，体积为普通预装式变电站的1/3

箱体采用特殊的工艺处理，具有良好的防腐能力，能有效防止风沙及盐雾的侵蚀

全密封，安全可靠，产品采用新型S11/35kV系列技术，结构合理，可靠性高

可按用户要求采用高燃点油，消除火灾隐患

高压侧的进出线采用硅橡胶复合套管

高压操作室内可操作的元件有：负荷开关、变压器分接开关和保护熔断器。箱体装有油面温度计，油位计、压力释放阀、放油阀、油样活门，高压操作室与高低压进线完全隔离，操作安全性高

使用条件

海拔高度:不超过 1000m

环境温度-25℃～40℃

相对湿度不超过90％（+25℃时），允许短时达100%

安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所

户外风速：≤35m/s

注:超过以上规定使用条件,由用户与本公司协商解决

细节设计

吊住及标识：箱变底部有明显的起吊标识和吊住，防止误吊顶盖

接地栓及标识：所有开启门均与骨架可靠连接，底架焊有总接地螺栓，同接地网连接接地，保证运行安全可靠

照明设施：箱变设有随门自动开关的照明设施

防风拉杆：所有可打开的门设置有防风拉杆，并且向外开启角度大于90°
